基本信息

高分子自動泡藥機選型及技術參數1.1 選型（以出藥量1000L/h為例，出藥濃度（0-0.3%）

選用 PY3-1000型PAM自動溶解投藥裝置，此設備適用于所有固體和液體有機PAM絮凝劑。

1.2 PY3-1000型PAM自動溶解投藥裝置簡介:

1.2.1數據分析及選型：

PAM絮凝劑制備量 1.0Kg/h，投加濃度0.1%，熟化時間不小于60min，選用PY3-1000，該套系統可每小時可制備1000L成熟的藥劑，并實現連續運行，同時又避免浪費。

1.2.2該套系統工作原理:

PAM粉狀藥劑溶液制備過程是通過各個溶液槽分級逐步完成的,溶液槽之間隔開,保證每個溶液槽內的最佳反應時間和恒定濃度,避免在預制槽和藥液儲存槽之間有任何直接通路,自動控制系統與儲存槽上的液位控制器相連。一旦液位達到低位,觸發進水電磁閥打開,干投機啟動,設備自動運行當液位達到最高點,此循環過程就停止,當然攪拌器還按設定時間繼續工作。

特點：

全自動運行，節省人工，連續投藥；

藥劑投加量精確可調，

保證處理效果、避免浪費；

全不銹鋼殼體、全進口配件，質量可靠，抗腐蝕性良好；

保養簡易，外觀精美；

無需基礎座及固定；

強大的技術支持,可按用戶要求設計流程；

所有信息為觸點式輸出；

攪拌機靈活調節運行時間,確保效果,節省能源；

運行過程中帶空運轉和溢流保護。

工藝流程

功能說明：

Ø 料位計：提醒使用者，藥粉已經到了必須添加的位置；

Ø 進料螺旋器：輸送粉體，以變頻馬達控制速度，改變投加量；

Ø 藥液混合器：此裝置決定泡藥品質，水幕的功能是分離粉體中的小顆粒，使藥粉均勻的分散水中,防止結塊；

Ø 溢流口：若設備發生故障，多余的藥液可由此排出；

Ø 電器控制柜：可 遠程/自動/手動 控制設備運轉；

Ø 攪拌器：攪動藥液，使藥液溶解、混合充分；

Ø 連桿浮球：控制絮凝劑制備系統的自動流程；

Ø 槽體：分為溶解槽、熟化槽、儲存槽；

Ø 電磁閥：可自動控制進水；

Ø 轉子流量計：測量進水水量；

Ø 加熱器：防止水氣進入投料器及保持藥粉的干燥；

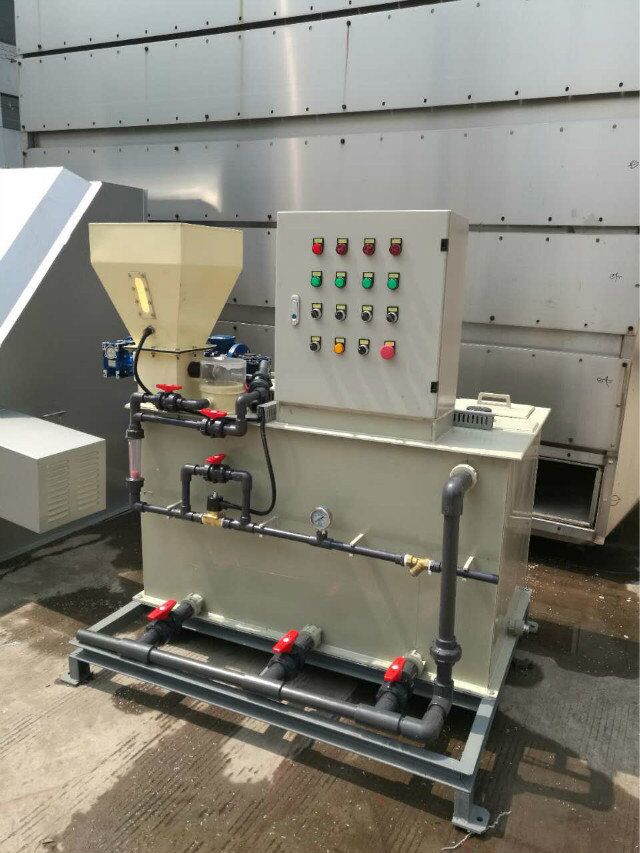

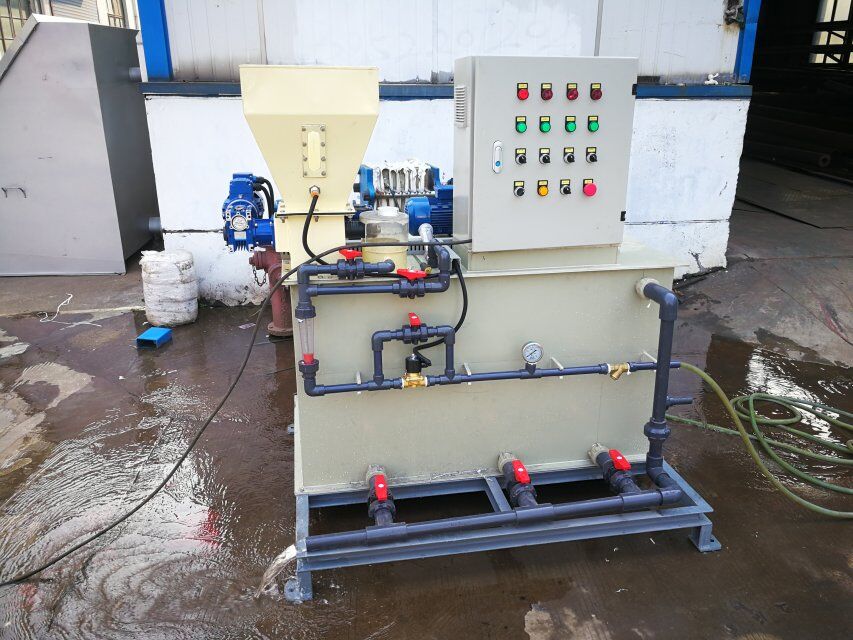

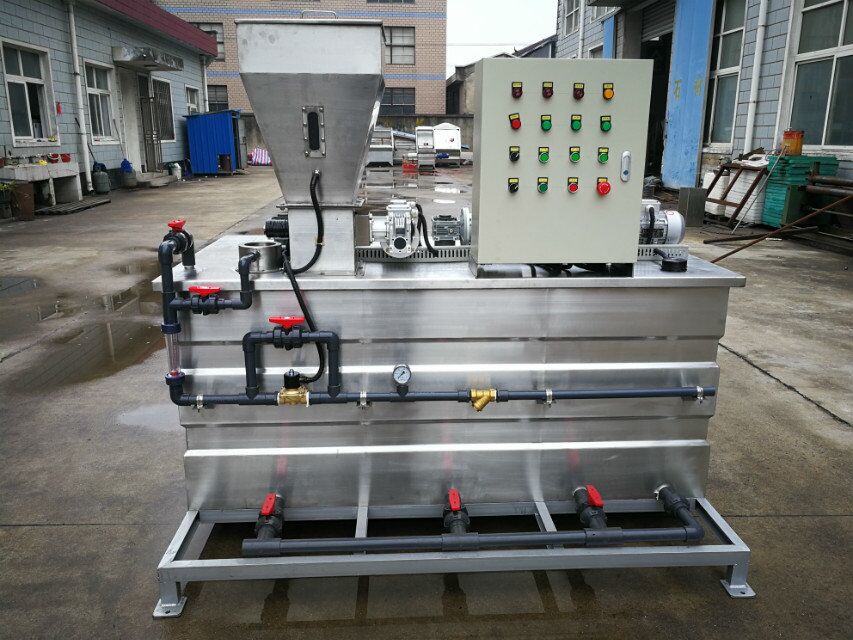

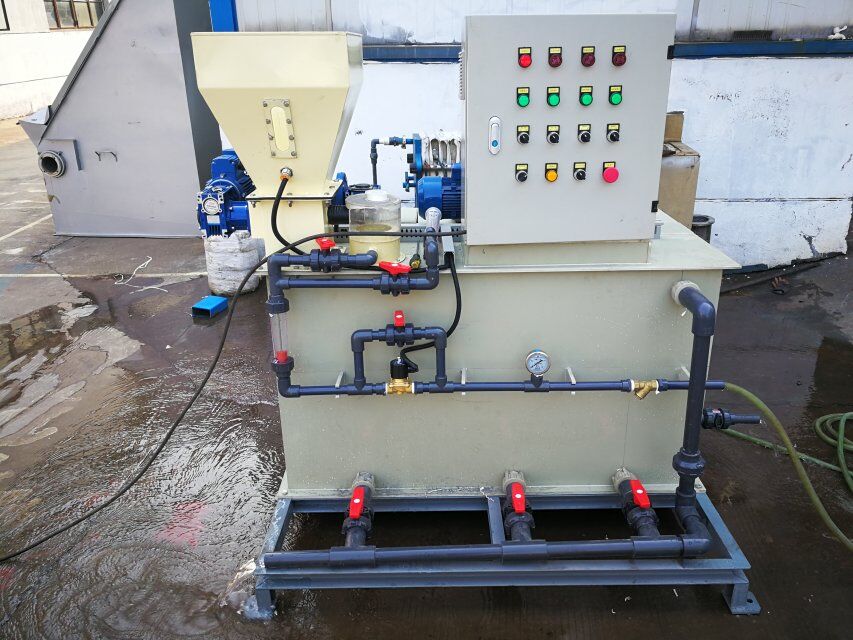

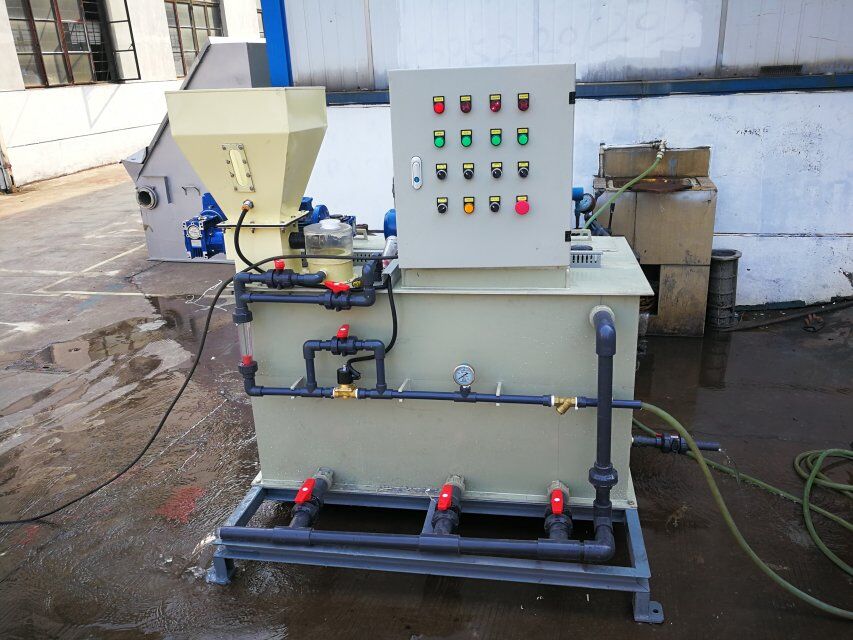

Ø 水壓表：檢測進水壓力。1.4設備示意圖(以實物為準)：(我公司實物是三個電機和攪拌機)

裝置參數表

PAM自動溶解投藥裝置 PY3-1000

配制能力：

干粉 1 .0kg/h

制備出后PAM溶液 濃度：0.1%、1000L/h

尺寸 1730×1180×1790

材料 304不銹鋼

攪拌機

漿葉直徑 300

轉速 186rbm

材料 304不銹鋼

控制箱

PLC LG

低壓電氣 SCHNEIDER

防護等級 IP67

額定電壓 380v

額定頻率 50HZ

控制電壓 220V

板箱厚度 2.5mm

PAM螺旋輸送機 304不銹鋼

驅動齒輪減速電機 4

制造商 SIMENS

標準 ISO9001

※防護等級 IP55

※絕緣等級 F

額定功率 0.55KW

運行方式 SI

額定電壓 380V

額定頻率 50Hz

功率因數 0.87

轉速 1400rbm

噪音 £75dB(A)

整機重量 400kg

液位計 臺灣凡宜

自動投加系統

本系統根據高分子藥劑具有難溶解、易結塊、長期暴露空氣易凝結的特點制作，解決了采用常規的簡易泡藥，人工投加會產生浪費人力、投加量不精確等問題。

本系統為一套稀釋、攪拌及計量高分子絮凝劑溶液的自動配制裝置。

品牌： S.O.E

型號： PY3-1000

外型尺寸： 長1730 mm X 寬1180 mm X 高1790 mm

本體重量： 0.4噸(運轉時重量1.4噸)

生產能力： 1000l/h

連接口徑： 進口：DN25 出口：DN32 排空口：DN32

整機功率： 1.75KW

1.6.1技術性能

Ø 變頻調速系統，定量給料系統，藥劑投加精確可調

Ø 西門子或施耐德電器電控系統，全自動運行，節省人工

Ø 全不銹鋼殼體，全進口配件，質量可靠

Ø 自動停機保護裝置

1.6.2．技術參數

n 干粉投加裝置

干粉進料斗：容積45L 一只

變頻投加螺旋泵：功率0.1kw,投加量為0～10kg/h（可調 ） 一只

發熱線圈：溫控范圍60-800℃ 一套

藥液混合裝置：SUS304材質 一只

n 槽體

槽體形式：三槽式，材質：拉絲板SUS304。

Ø 第一槽：藥劑配制。收集定量的來水及高分子絮凝劑干粉。

電磁閥(48V-50Hz，)（意大利洛費斯原裝品） 一只

轉子流量計(0～1500l/h) 一只

低速攪拌器：螺旋槳為3葉，不銹鋼304L材質、功率0.55kw（SIMENS電機) 一只

Ø 第二槽為熟化槽，確保有一定時間給高分子絮凝劑溶液熟化。

低速攪拌器：螺旋槳為3葉，不銹鋼304L材質、功率0.55kw（SIMENS電機） 一只

Ø 第三槽：儲存。

低速攪拌器：螺旋槳為3葉，不銹鋼304L材質、功率0.55kw（SIMENS電機） 一只

連桿浮球：SUS304材質 一只

n 控制箱

Ø 操作原理：低水位停止整套裝置、中水位啟動自來水供應的電磁閥、高水位關閉自來水供應閥并停止干粉進料機。

Ø 電控組件：LG

Ø 電纜：2或4芯，氯丁二烯橡膠或聚氯乙烯外涂層。

控制箱為下列項目服務，并配PLC自控：

Ø 3臺低速攪拌機、

Ø 1臺3水位連桿浮球、

Ø 1臺干粉容量進料機、

Ø 1臺發熱圈（干粉進料機）、

Ø 1臺給水用的電磁閥，

標準配置：

多種容積的儲存料斗

變頻PAM粉狀藥劑投加系統

SIMENS電機

轉子流量計

ROFES注水控制電磁閥

藥液混合器

螺桿防潮加熱器

Y型過濾器（FIP）

SUS304混合攪拌槽

SUS304均勻熟化槽

SUS304儲存供料槽

低速不銹鋼攪拌機

PLC自動控制柜

手動球閥（FIP）

進水管路（PVC）

l 是否應該有計量泵的相關參數，另泵的安裝（包括是否需要基礎，泵的安裝高度，管道走向等）均需要具體寫明。

自動操作流程

槽體內三液位（高、低、低低）傳感器自動控制

參照系統工藝圖可知：系統液位升降的速度是受出口流量控制的.液位的升降僅產生在第三槽，第一、二槽的液位不會改變。

1.7.1．當藥液下落至低液位（藥液不足，配置功能啟動）

兩臺攪拌機開始運行——電磁閥開啟，進水——經過一個短暫的滯后，變頻馬達帶動加料螺旋工作，PAM粉狀藥劑投加開始（或加藥泵工作，加液態PAM）。

1.7.2. 當?shù)谌鬯幰荷仙礁咚唬ㄋ幰鹤銐?，停止配制?/div>
